Шайбы регулировки форсунок
NikolaiДата: Суббота, 20 Мар 2010, 01:32 | Сообщение # 1
Группа: Пользователи
интересующийся
Сообщений: 8
Репутация: 0 []
На сайте: НЕТ
Откуда: Украина Черновицкая обл.
Машина: vw pasat 1978г.в.
Приветствую всех участников форума и гостей!
Я только начинаю разбираться с ремонтом топливной и форсунок и пока немогу понять какие размеры шайб (внутренний-наружный) на форсунки каких производителей авто идут?
Мне нужны будут шайбы на европейские модели авто, каталог щайб скачал, посмотрел но определится не смог, там нет такой информации.
Я понимаю что её может вообще нет, в том смысле что на разные модели авто от одного производителя могут использоваться разные шайбы.
Андрей Вы по опыту уже наверное знаете что куда идет, прошу вашей помощи.


Хочу к Вам!!!

DIESELMASTERДата: Суббота, 20 Мар 2010, 12:02 | Сообщение # 2
Группа: Администраторы
Admin
Сообщений: 5059
Репутация: 169 []
На сайте: НЕТ
Откуда: Нижегородская обл.г.Дзержинск.
Машина: TLC-100vx 1HD-FTE 00г.
Quote (Nikolai)
на разные модели авто от одного производителя могут использоваться разные шайбы.

вот именно-сами спросили-сами и ответили.
по размерам они разные потому их надо все под рукой иметь..

150009 flag набор регул шайб форсунок (6,8х3,2 мм) _денсо,япония и тд..
150007 flag набор регул шайб форсунок 9.8mm _франция и тд.
150008 flag набор регул шайб форсунок 11.5mm _бош и тд.

применяемость шайбвидна в программе запчастей,например - бош.

в Прикреплениях: ( primenenie_shai.rar(37Kb)-пример применяемости по типу корпуса форсунки.

Прикрепления: 0072096.jpg(37Kb) · primenenie_shai.rar(37Kb)


прежде чем спросить-попробуйте сами найти ответ --> ПОИСК НА САЙТЕ

NikolaiДата: Вторник, 23 Мар 2010, 00:39 | Сообщение # 3
Группа: Пользователи
интересующийся
Сообщений: 8
Репутация: 0 []
На сайте: НЕТ
Откуда: Украина Черновицкая обл.
Машина: vw pasat 1978г.в.
Спасибо Андрей за разяснения, то что нужно все иметь под рукой я согласен, но когда токо начинаеш купить все и сразу не имея представления что тебе будет нужно завтра а что в более далёкой перспективе както не охота, потому и хотел выяснить привязку по авто, хотябы примерно.
Почему то так бывает, как нарочно, искал искал не находил, решил спросить, ну и по инерции ещё немножко ищеш пока нет ответа, и тут БАЦ и находишь то что искал surprised , даже как то неловко стало, думаю зачем голову людям морочил, так и в этом случае shy
Вот тут -практически то что меня интересовало, но никак не мог найти, раздел шайб по производителях, не по авто конешно но европа в основном БОШ и немножко ФРАНЦУЗЫ.

В фосунках с регулировкой давления регулировочными шайбами используютя шайбы разной толщины.
Регулировочные шайбы отличаются по наружному диаметру, в зависимости от конструкции корпуса форсунки:

- в японских двигателях применяются, шайбы с наружным диаметром 7,2 мм;

- для регулировки давления открытия в форсунках Lucas (Delphi)- шайбы диаметром 9.4мм и 11.5мм;

- для форсунок Bosch - регулировочные шайбы диаметром 6.8мм, 8.5мм, 9.9мм и 11.5мм.

Шайбы выпускаются с шагом по толщине 0.02мм, 0.04мм и 0.05мм начиная от 0.80 мм до 2.40 мм.

В двухпружинных форсунках для регулирования давления открытия распылителя используются специальные регулировочные штифты. Для различных типов форсунок имеются различные наборы регулировочных штифтов с шагом 0.02мм.

Но ВАМ всеравно спасибо smile

На этом сайте тоже нашел http://www.dieselcenter.ru/forum....=4&t=10
Там и Вы бывали в молодости smile

А по каталогу FLAG этих наборов шайб кажется штук 12 если я правильно подозреваю, с номера 15 0000 по 15 0012, все купить нужно не хило евриков отвалить, а вначале пути с ними... точнее без них трудновато sad

Надеюсь Вы не станете в дальнейшем игнорировать мои вопросы, в надежде что я и сам найду ответы где нибудь biggrin


Хочу к Вам!!!

Сообщение отредактировал Nikolai - Вторник, 23 Мар 2010, 21:28

DIESELMASTERДата: Среда, 24 Мар 2010, 01:48 | Сообщение # 4
Группа: Администраторы
Admin
Сообщений: 5059
Репутация: 169 []
На сайте: НЕТ
Откуда: Нижегородская обл.г.Дзержинск.
Машина: TLC-100vx 1HD-FTE 00г.
Quote (Nikolai)
А по каталогу FLAG этих наборов шайб кажется штук 12 если я правильно подозреваю, с номера 15 0000 по 15 0012,

нет,под другими номерами -наборы ремкомплектов,шайб уплотнительных и тд.
арегулировочных наборов для форсунок -только то что я написал выше-->^.

есть у них ещё под номером 150011 какой то непонятный набор,шайбы (18 по 100 шт) там все разноразмерные.


wacko и судя по толщине-это может бытьуниверсальные подкладочки под регулировочные шайбы форсунок. wacko непонятно вообщем что именно и зачем это надо.

.
PS.

Quote (Nikolai)
Но ВАМ всеравно спасибо

вот именно-потому что...
Quote (Nikolai)
Вот тут -практически то что меня интересовало,

по той ссылке-не от практика/ремонтника написано...
если им верит-то точно надо всё скупить-даже того что не надо. smile
Прикрепления: 3171512.jpg(171Kb) · 8736711.jpeg(116Kb)


прежде чем спросить-попробуйте сами найти ответ --> ПОИСК НА САЙТЕ

NikolaiДата: Среда, 24 Мар 2010, 18:31 | Сообщение # 5
Группа: Пользователи
интересующийся
Сообщений: 8
Репутация: 0 []
На сайте: НЕТ
Откуда: Украина Черновицкая обл.
Машина: vw pasat 1978г.в.
Андрей спасибо за ответ, скачал каталог ФЛАГ на СД, буду изучать но не знаю найду ли там ответ на один нюанс, шайба диаметром в 11.5мм упоминается в форсунках ЛУКАС и БОШ , это одна и таже шайба или они разные?

Хочу к Вам!!!

DIESELMASTERДата: Среда, 24 Мар 2010, 18:56 | Сообщение # 6
Группа: Администраторы
Admin
Сообщений: 5059
Репутация: 169 []
На сайте: НЕТ
Откуда: Нижегородская обл.г.Дзержинск.
Машина: TLC-100vx 1HD-FTE 00г.
Quote (Nikolai)
в форсунках ЛУКАС

не делаю их-потому не знаю это.


прежде чем спросить-попробуйте сами найти ответ --> ПОИСК НА САЙТЕ

NikolaiДата: Среда, 24 Мар 2010, 19:17 | Сообщение # 7
Группа: Пользователи
интересующийся
Сообщений: 8
Репутация: 0 []
На сайте: НЕТ
Откуда: Украина Черновицкая обл.
Машина: vw pasat 1978г.в.
По ценах на наборы шайб можете подсказать?
Сколько стоит каждый на бор из тех диаметров что Вы покупаете?
И если можно ссылку на место где их можно приобрести, можно и в личку если здесь не разрешается.


Хочу к Вам!!!

DIESELMASTERДата: Четверг, 25 Мар 2010, 14:04 | Сообщение # 8
Группа: Администраторы
Admin
Сообщений: 5059
Репутация: 169 []
На сайте: НЕТ
Откуда: Нижегородская обл.г.Дзержинск.
Машина: TLC-100vx 1HD-FTE 00г.
Quote (Nikolai)
Сколько стоит каждый на бор из тех диаметров что Вы покупаете?

понятия не имею сколько они стоят сейчас,и где продают их-ищите через ЯНДЕКС по каталожным номерам,найдёте кучу предложений..
smile
-а я наборы покупал лет 10 назад.


прежде чем спросить-попробуйте сами найти ответ --> ПОИСК НА САЙТЕ

NikolaiДата: Четверг, 25 Мар 2010, 17:47 | Сообщение # 9
Группа: Пользователи
интересующийся
Сообщений: 8
Репутация: 0 []
На сайте: НЕТ
Откуда: Украина Черновицкая обл.
Машина: vw pasat 1978г.в.
И што за все года ни какой размер не израсходовался, постоянно циркулируют по кругу и не нужно до купать каких то размеров?

Хочу к Вам!!!

DIESELMASTERДата: Четверг, 25 Мар 2010, 19:58 | Сообщение # 10
Группа: Администраторы
Admin
Сообщений: 5059
Репутация: 169 []
На сайте: НЕТ
Откуда: Нижегородская обл.г.Дзержинск.
Машина: TLC-100vx 1HD-FTE 00г.
Quote (Nikolai)
постоянно циркулируют по кругу и не нужно до купать каких то размеров?

у меня такой нужды не возникло пока-всех размеров предостаточно.
.
это япония
Прикрепления: 9416029.jpg(44Kb)


прежде чем спросить-попробуйте сами найти ответ --> ПОИСК НА САЙТЕ

off-r-catДата: Пятница, 26 Мар 2010, 00:47 | Сообщение # 11
Группа: мастер
старожил
Сообщений: 146
Репутация: 3 []
На сайте: НЕТ
Откуда: Ростов-на-Дону
Машина: TLC 80 1HZ, TLC 80 1FZ-FE
А есть ответ на вопрос: "Почему шайбы, которые штатно стоят в форсунках сплошные, а из комплекта FLAG, с отверстием?"

DIESELMASTERДата: Пятница, 26 Мар 2010, 13:50 | Сообщение # 12
Группа: Администраторы
Admin
Сообщений: 5059
Репутация: 169 []
На сайте: НЕТ
Откуда: Нижегородская обл.г.Дзержинск.
Машина: TLC-100vx 1HD-FTE 00г.
Quote (off-r-cat)
а из комплекта FLAG, с отверстием?"

потому что шайбы в 150009 flag наборе предназначены для 2-х пружинных форсунок,(1HD/FT)
d=6,8мм
в них регулируется как давление, и так называемый параметр -прелифт с помощью микрометрической головки,и специальных адапторов-по методике-подробно описанной в SERVISE MANUAL DENSO на англ.языке. .
и более менее понятно переведено в руководство по ремонту TLC-80.на русском языке...

схема и каталожные номера регулировочных шайб форсунок 1HD-FTE :
в прикреплении __.pdf(15Kb)

__

а для обычных форсунок (PZ/HZ/L/T/TE/C)-не имеет значения особого эта дырка,
и в них "родная регулировочная шайба" по размеру d=8,0 мм.
_
Прикрепления: 7759893.jpg(48Kb) · 1496504.jpg(51Kb) · 3081872.jpg(50Kb) · 7512497.jpg(55Kb) · 2841947.jpg(40Kb) · __.pdf(15Kb)


прежде чем спросить-попробуйте сами найти ответ --> ПОИСК НА САЙТЕ

off-r-catДата: Пятница, 26 Мар 2010, 19:42 | Сообщение # 13
Группа: мастер
старожил
Сообщений: 146
Репутация: 3 []
На сайте: НЕТ
Откуда: Ростов-на-Дону
Машина: TLC 80 1HZ, TLC 80 1FZ-FE
DIESELMASTER,
Большое спасибо.
У нас, в основном 1 HZ, 3L, 2LT, двухпружинные форсунки пока в руки не попадали.
В этой связи вопрос: "В "букваре", для работы с такими форсунками применяется "призма".
Есть ли её номер, чтобы заказать?


Сообщение отредактировал off-r-cat - Пятница, 26 Мар 2010, 19:43

DIESELMASTERДата: Пятница, 26 Мар 2010, 20:54 | Сообщение # 14
Группа: Администраторы
Admin
Сообщений: 5059
Репутация: 169 []
На сайте: НЕТ
Откуда: Нижегородская обл.г.Дзержинск.
Машина: TLC-100vx 1HD-FTE 00г.
Quote (off-r-cat)
для работы с такими форсунками применяется "призма".

smile DENSO 09268-17010
Прикрепления: 5376957.jpg(27Kb)


прежде чем спросить-попробуйте сами найти ответ --> ПОИСК НА САЙТЕ

aks74uДата: Вторник, 28 Сен 2010, 20:06 | Сообщение # 15
Группа: Пользователи
интересующийся
Сообщений: 12
Репутация: 0 []
На сайте: НЕТ
Откуда: г.Ровно Украина
Машина: УАЗ/бензин
Меняю распылители на форсунках mitsubishi galant. Регулировочные шайбы диаметром 8.2 мм.
В спецификации форсунки указывается что используются шайбы толщиной от 0.1 до 0.8 мм.
Оригинальные шайбы mitsubishi 0.1-0.8 мм стоят 3.2 уе.
До этого случая использовал шайбы от 455 форсунки диаметром 8.3 толщинами от 1 до 2 мм.

Посоветуйте альтернативу по более низкой цене. Интрересуют шайбы 0.1 -0.8мм и 1-2 мм.

Добавлено (28 Сен 2010, 20:06)
---------------------------------------------
Ради получения шайб размером около 8.2 мм пришлось купить набор Flag 150011 . В нем есть шайбы 7.5 мм.

Сообщение отредактировал aks74u - Вторник, 28 Сен 2010, 20:08

nopsДата: Суббота, 22 Сен 2012, 21:25 | Сообщение # 16
Группа: Пользователи
интересующийся
Сообщений: 13
Репутация: 0 []
На сайте: НЕТ
Откуда: Новоуральск
Машина: Mazda Capella Wagon, 1998, 2.0 TDi
Скажите пожалуйста.
Есть форсунки денсо, двухпружинные.
Нужно заказать новые регулировочные шайбы, найти не смогу.
Размер такой:
Наружный диаметр 6 мм
внутренний 1,5-2 мм
толщина регулируемая, мне нужно 1,7 мм

Будем заказывать шайбы, вопрос:
Из какой стали сделать и сколько единиц закалки надо сделать? Или может без закалки но какую сталь нужно взять.

carselfДата: Пятница, 05 Окт 2012, 19:11 | Сообщение # 17
Группа: Пользователи
интересующийся
Сообщений: 1
Репутация: 0 []
На сайте: НЕТ
Откуда: Москва
Машина: Actros
Всем привет! подскажите , какие производители делают шайбы 8.5мм ? используются на грузовых мерседесах с 1998 года. совсем здорово если будут артикульные номера наборов. по Monark есть номер 045155907, но в наличии их нет , под заказ не везут.
Спасибо.

StanumДата: Понедельник, 25 Мар 2013, 05:23 | Сообщение # 18
Группа: мастер
старожил
Сообщений: 304
Репутация: 6 []
На сайте: НЕТ
Откуда: Находка
Машина: Ниссан
Цитата (DIESELMASTER)
а для обычных форсунок (PZ/HZ/L/T/TE/C)... в них "родная регулировочная шайба" по размеру d=8,0 мм.

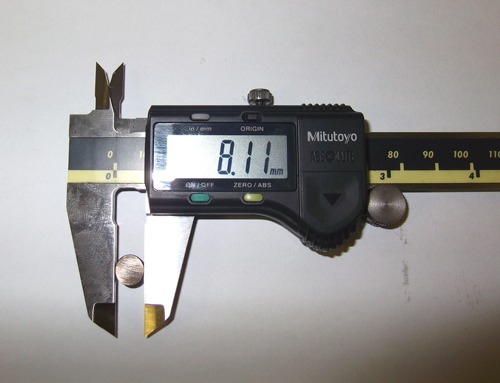

Я даже намерил немного больше - 8,1 мм:



Только из вышеприведённого разговора так и непонятно - флаговские наборы таких шайб бывают? Ответьте пожалуйста.


Кто плохо ест, тот плохо работает. Кто хорошо ест, тот хорошо спит.

TDAДата: Понедельник, 25 Мар 2013, 07:29 | Сообщение # 19
Группа: мастер
старожил
Сообщений: 434
Репутация: 16 []
На сайте: НЕТ
Откуда: Хабаровск
Машина: HiLux 2L
Цитата (Stanum)
Только из вышеприведённого разговора так и непонятно - флаговские наборы таких шайб бывают? Ответьте пожалуйста.

Я так понял что нет, но есть еще и другие производители, может тут что нибуть ближе по размеру найдеш
http://www.digitaldiesel.ru/equipment/sirini/Spare_parts/


Сообщение отредактировал TDA - Понедельник, 25 Мар 2013, 07:32

StanumДата: Понедельник, 25 Мар 2013, 08:39 | Сообщение # 20
Группа: мастер
старожил
Сообщений: 304
Репутация: 6 []
На сайте: НЕТ
Откуда: Находка
Машина: Ниссан
Спасибо за ссылку, но там тоже восьмимиллиметровых нет. Получается в виде набора такие шайбы никто не делает? Оригинальные денсовские бывают, но продаются поштучно. Хотелось бы набором.

Кто плохо ест, тот плохо работает. Кто хорошо ест, тот хорошо спит.
