разбор форсунки 2LTE
leo-Дата: Среда, 26 Авг 2015, 20:36 | Сообщение # 1
Группа: Пользователи
новичок
Сообщений: 20
Репутация: 0 []
На сайте: НЕТ
Откуда: м.о.
Машина: chariot 4d68t
доброго времени суток!
имею хайс lh100-0039206
2lte мотор

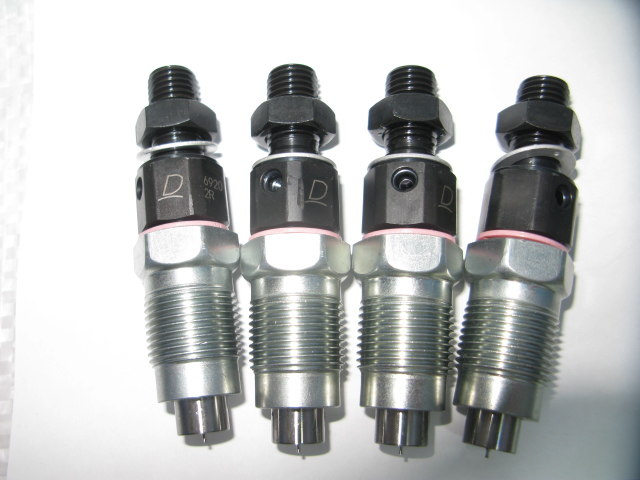

снял форсунку, стал разбирать, прокладка рассыпалась на части (ОНА НА СТЫКЕ МЕЖДУ СВЕТЛОЙ И ТЕМНОЙ ЧАСТЯМИ ФОРСУНОК)
http://www.land-cruiser.ru/uploads....845.jpg

заказал прокладки:
1. Toyota 23654-64010
2. Cargo 080418
3. Toyota 1117754020

по каталогу экзиста не могу понять где данная прокладка
помогите пожалуйста

novik59Дата: Среда, 26 Авг 2015, 21:26 | Сообщение # 2
Группа: V I P-sms
как мастер
Сообщений: 2307
Репутация: 175 []
На сайте: НЕТ
Откуда: Каменка, Пензенской области
Машина: Сhaser/2LT
Без этой прокладки форсунка будет работать нормально, без изменений. Главное при сборке момент затяжки сделать правильным-37 Н*м. И при установке форсунки произвести затяжку с нужным моментом - 64 Н*м. При затяжке верхних гаек - 29 Н*м.

Добавлено (26 Авг 2015, 21:26)
---------------------------------------------
Вы для чего сняли форсунки, вы хотите поменять распылители?


leo-Дата: Среда, 26 Авг 2015, 21:40 | Сообщение # 3
Группа: Пользователи
новичок
Сообщений: 20
Репутация: 0 []
На сайте: НЕТ
Откуда: м.о.
Машина: chariot 4d68t
спасибо за ответ! собрал, течет!

novik59Дата: Среда, 26 Авг 2015, 22:01 | Сообщение # 4
Группа: V I P-sms
как мастер
Сообщений: 2307
Репутация: 175 []
На сайте: НЕТ
Откуда: Каменка, Пензенской области
Машина: Сhaser/2LT
Цитата leo- ()
собрал, течет!

Течет откуда?

leo-Дата: Среда, 26 Авг 2015, 22:32 | Сообщение # 5
Группа: Пользователи
новичок
Сообщений: 20
Репутация: 0 []
На сайте: НЕТ
Откуда: м.о.
Машина: chariot 4d68t
вот как раз где прокладки этой нет

novik59Дата: Четверг, 27 Авг 2015, 11:15 | Сообщение # 6
Группа: V I P-sms
как мастер
Сообщений: 2307
Репутация: 175 []
На сайте: НЕТ
Откуда: Каменка, Пензенской области
Машина: Сhaser/2LT
Эта прокладка проблему не решит. Где-то нарушено посадочное место. Без нее никакой утечки не должно быть. На моих форсунках нет ни одной прокладки.

leo-Дата: Четверг, 27 Авг 2015, 13:10 | Сообщение # 7
Группа: Пользователи
новичок
Сообщений: 20
Репутация: 0 []
На сайте: НЕТ
Откуда: м.о.
Машина: chariot 4d68t
МОЖЕТ НЕ ЗАТЯНУЛ ПО УКАЗАННЫМ МОМЕНТАМ

roverДата: Четверг, 27 Авг 2015, 19:18 | Сообщение # 8
Группа: мастер
как мастер
Сообщений: 2176
Репутация: 213 []
На сайте: НЕТ
Откуда: Казахстан, Актау
Машина: Land Rover дизель
Цитата leo- ()
МОЖЕТ НЕ ЗАТЯНУЛ ПО УКАЗАННЫМ МОМЕНТАМ

Где здесь этот пластик.
Прикрепления: 6868776.png (239.3 Kb)


Теперь оригинал.

Сообщение отредактировал rover - Четверг, 27 Авг 2015, 19:23

novik59Дата: Четверг, 27 Авг 2015, 20:29 | Сообщение # 9
Группа: V I P-sms
как мастер
Сообщений: 2307
Репутация: 175 []
На сайте: НЕТ
Откуда: Каменка, Пензенской области
Машина: Сhaser/2LT
Ильич, добрый вечер! У меня на родных форсунках тоже стояли такие пластиковые шайбы. Правда не понятно какую они роль выполняют.

roverДата: Пятница, 28 Авг 2015, 14:08 | Сообщение # 10
Группа: мастер
как мастер
Сообщений: 2176
Репутация: 213 []
На сайте: НЕТ
Откуда: Казахстан, Актау
Машина: Land Rover дизель
Цитата novik59 ()
Правда не понятно какую они роль выполняют.

Валера, привет! Сколько искал для чего это пластиковое кольцо, негде не нашол. Я думаю это просто пыльник.


Теперь оригинал.

leo-Дата: Пятница, 28 Авг 2015, 23:00 | Сообщение # 11
Группа: Пользователи
новичок
Сообщений: 20
Репутация: 0 []
На сайте: НЕТ
Откуда: м.о.
Машина: chariot 4d68t
я с мастером сегодня общался, он сказал что это типа пыльника прокладка, резьбу от засёра защищает
купил 3 прокладки
верхнюю на обратку, нижнее медное и самое нижнее
1. Toyota 23654-64010 Кольцо уплотнительное (ОБРАТКА) 19мм*12мм*1мм
2. Cargo 080418 Шайба уплотнительная форсунки впрыска топлива 18мм*12.6мм*2.5мм
3. Toyota 11177-54020 Прокладка форсунки впрыска топлива {самая нижняя} 11мм*8мм*1,5мм

и вот теперь что выскакивает

прокладка №2 по диаметру внутреннему больше (вместо примерно 11мм) 12.6мм

можно ли так ставить?
да и когда снимал форсунку, то самой нижней прокладки № 3 не было
форсунка денсо 093100-4430 распылитель DN10PD76

Добавил фото с надетой новой прокладкой №2 выставлена по центру на фото 1 и со сдвигом прокладки к одному краю фото 2

купленный комплект фото 3
Прикрепления: 3592314.jpg (44.5 Kb) · 0591791.jpg (42.5 Kb) · 0805480.jpg (54.5 Kb)


Сообщение отредактировал leo- - Пятница, 28 Авг 2015, 23:22

novik59Дата: Пятница, 28 Авг 2015, 23:35 | Сообщение # 12
Группа: V I P-sms
как мастер
Сообщений: 2307
Репутация: 175 []
На сайте: НЕТ
Откуда: Каменка, Пензенской области
Машина: Сhaser/2LT
Цитата leo- ()
прокладка №2 по диаметру внутреннему больше (вместо примерно 11мм) 12.6мм

Я бы поставил лучше старую, это не так критично. ИМХО.
Цитата leo- ()
да и когда снимал форсунку, то самой нижней прокладки № 3 не было

А вот это беда! Форсунка не посинела от перегрева? Эта прокладка (шайба) стоит чтобы форсунка не перегревалась. Вы хорошо посмотрите, может она осталась в головке, так бывает.
По виду форсунки, она уже изрядно прогорела. Хорошо бы заменить распылители на новые, раз уж занялись форсунками. Давление открытия форсунок, какое выставили?

КостянДата: Пятница, 28 Авг 2015, 23:37 | Сообщение # 13
Группа: V I P-sms
слесарь
Сообщений: 855
Репутация: 19 []
На сайте: НЕТ
Откуда: Таганрог
Машина: Avensis 2CT-E
№3 должна быть. Она как бы является теплоотводом распылителя.

Diesel fuel only

leo-Дата: Суббота, 29 Авг 2015, 08:23 | Сообщение # 14
Группа: Пользователи
новичок
Сообщений: 20
Репутация: 0 []
На сайте: НЕТ
Откуда: м.о.
Машина: chariot 4d68t
заказал вместо карго вот эту ориг прокладку Toyota11177-64010

бред какой-то, экзист берет и после моего заказа самостоятельно меняет и в заказе указывают Toyota1117754020 Прокладка форсунки впрыска топлива

не видать мне видимо нужной прокладки

да, фонариком нормально рассмотрел, где устанавливается прокладка самая нижняя, там есть следы (серебристые кусочки) от той прокладки, она могла сгореть???


Сообщение отредактировал leo- - Суббота, 29 Авг 2015, 16:35

novik59Дата: Воскресенье, 30 Авг 2015, 21:36 | Сообщение # 15
Группа: V I P-sms
как мастер
Сообщений: 2307
Репутация: 175 []
На сайте: НЕТ
Откуда: Каменка, Пензенской области
Машина: Сhaser/2LT
Цитата leo- ()
указывают Toyota1117754020 Прокладка форсунки впрыска топлива

не видать мне видимо нужной прокладки

А что не так? Это нижняя, маленькая прокладка форсунки.

КостянДата: Воскресенье, 30 Авг 2015, 22:00 | Сообщение # 16
Группа: V I P-sms
слесарь
Сообщений: 855
Репутация: 19 []
На сайте: НЕТ
Откуда: Таганрог
Машина: Avensis 2CT-E
Цитата leo- ()
есть следы (серебристые кусочки) от той прокладки, она могла сгореть???

Ее могли не поставить. Она одноразовая.


Diesel fuel only

leo-Дата: Вторник, 22 Сен 2015, 19:58 | Сообщение # 17
Группа: Пользователи
новичок
Сообщений: 20
Репутация: 0 []
На сайте: НЕТ
Откуда: м.о.
Машина: chariot 4d68t
вернулся из абхазии
в каком-то месте подтекала салярка, возможно в том месте, где не было этой пластиковой прокладки
затягивал по моментам
